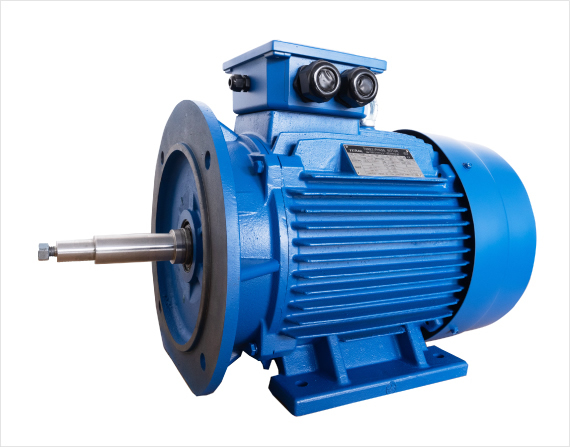

高效率电机 TE3/TE4 系列 TE3/TE4 系列电机是根据国际电气技术委员会(IEC)和EN标准来制造的。 效率高，节能环保，能效等级达到GB2/GB3，且噪音、振动低、运行可靠，并可在此基础上派生多系列专用电机，如：变频电机、电磁制动电机、不锈钢电机等。

标准规格

产品类型			TE3	TE4
电机种类			三相异步电机
能效等级			GB3	GB2
极数			2, 4, 6, 8, 10	2, 4, 6
相			3
电压, 频率			380V 50Hz
绝缘等级			155（F）级绝缘
温升极限			80K (B级)
工作制			S1 (连续工作制)
保护等级			IP55
冷却方式			IC411 (全封闭,自带风扇冷却)
安装方式			IMB3
旋转方向			右转 (从D端来看)
接线盒		安装位置
		进口	右侧 (从D端来看)
变频使用			无
涂漆颜色			土灰色 (RAL-7037)
涂漆种类			聚氨酯磁漆
使用环境	温度		-20℃ 到+40℃(无结冰)
	湿度		95 %RH以下 (无结露)
	海拔高度		海拔不超过1000米
	大气		无腐蚀性气体・可燃气体・油雾・灰尘

*能效等级遵循 IEC 60034-30-1. 但是10极以上的产品不在对象范围内。
*绝缘等级为155(F), 高温规格为B或者另有指示。
*通过互换连接至起动开关或电机的三根导线中的任意两根，可以反转旋转方向。
*接线盒进线口方向可改变90度。

外形尺寸

表格内记载的尺寸是参考值，具体请与我司联系。

TE3系列

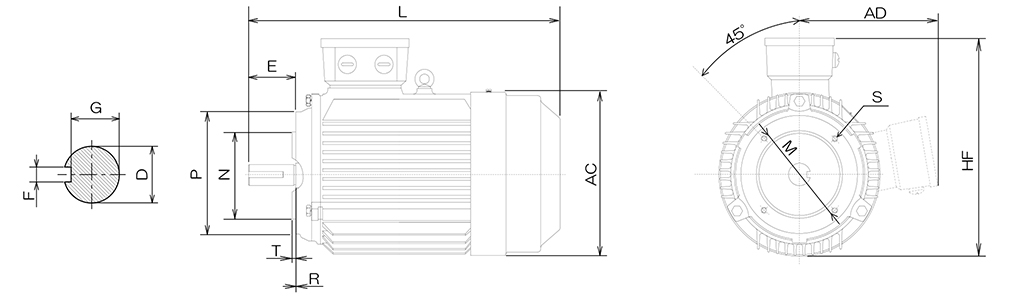

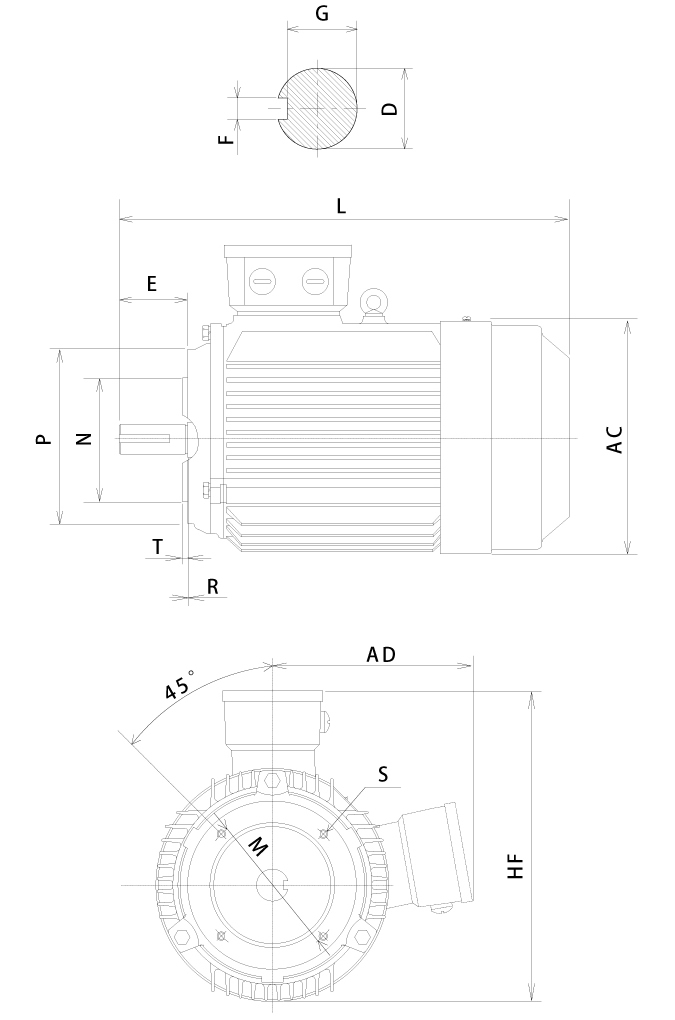

B14

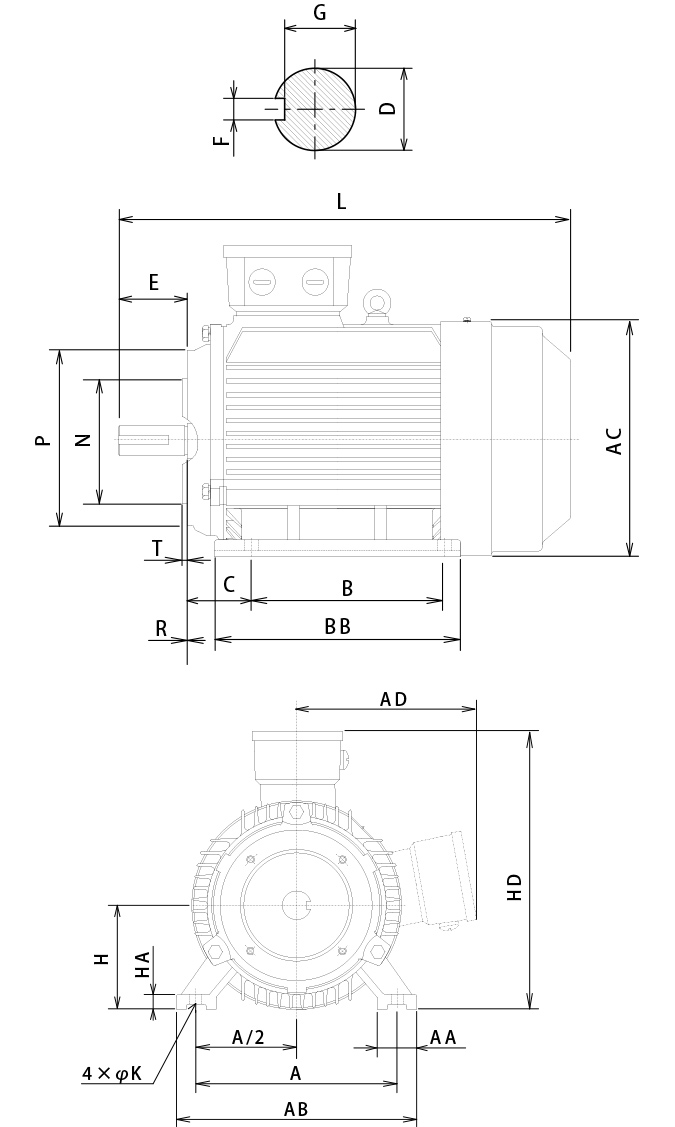

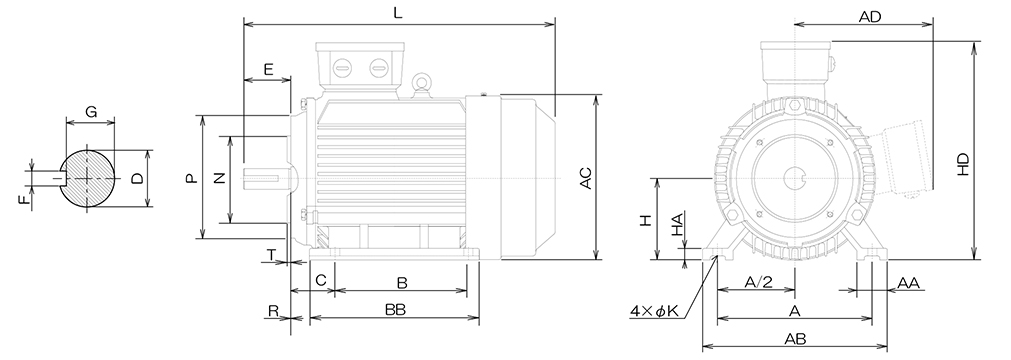

B34

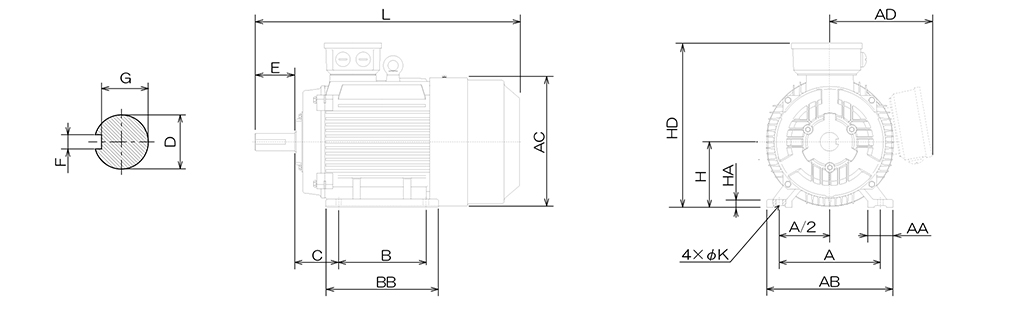

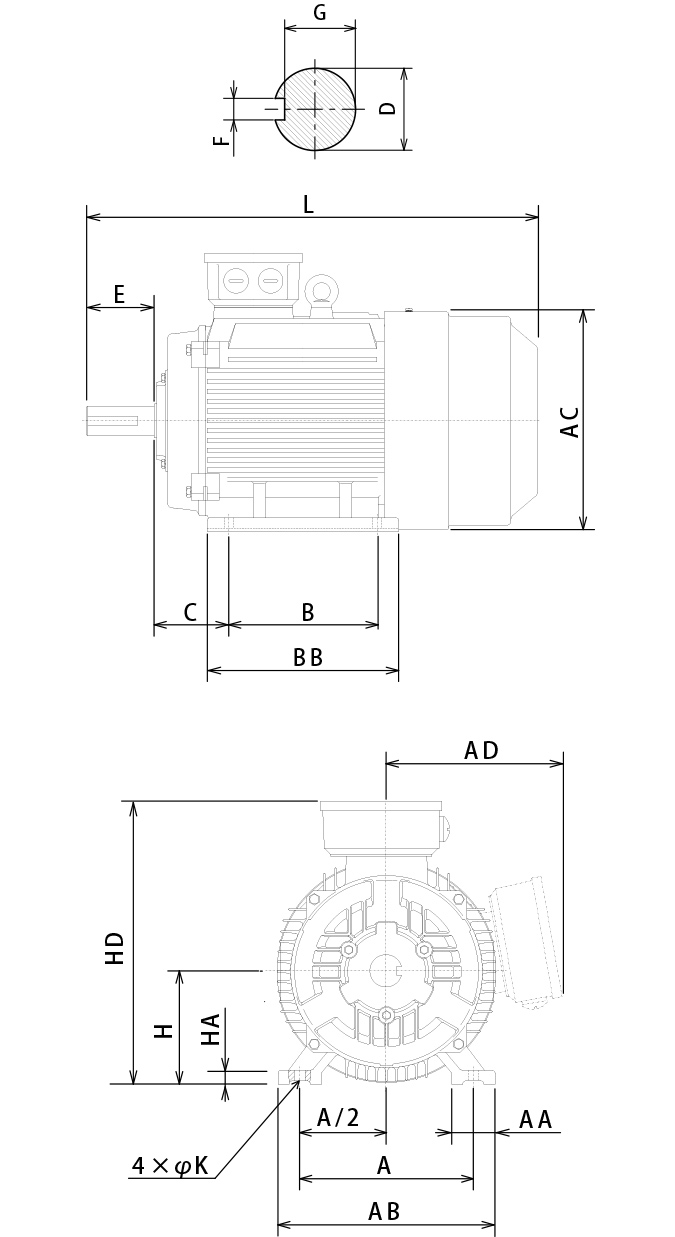

B3

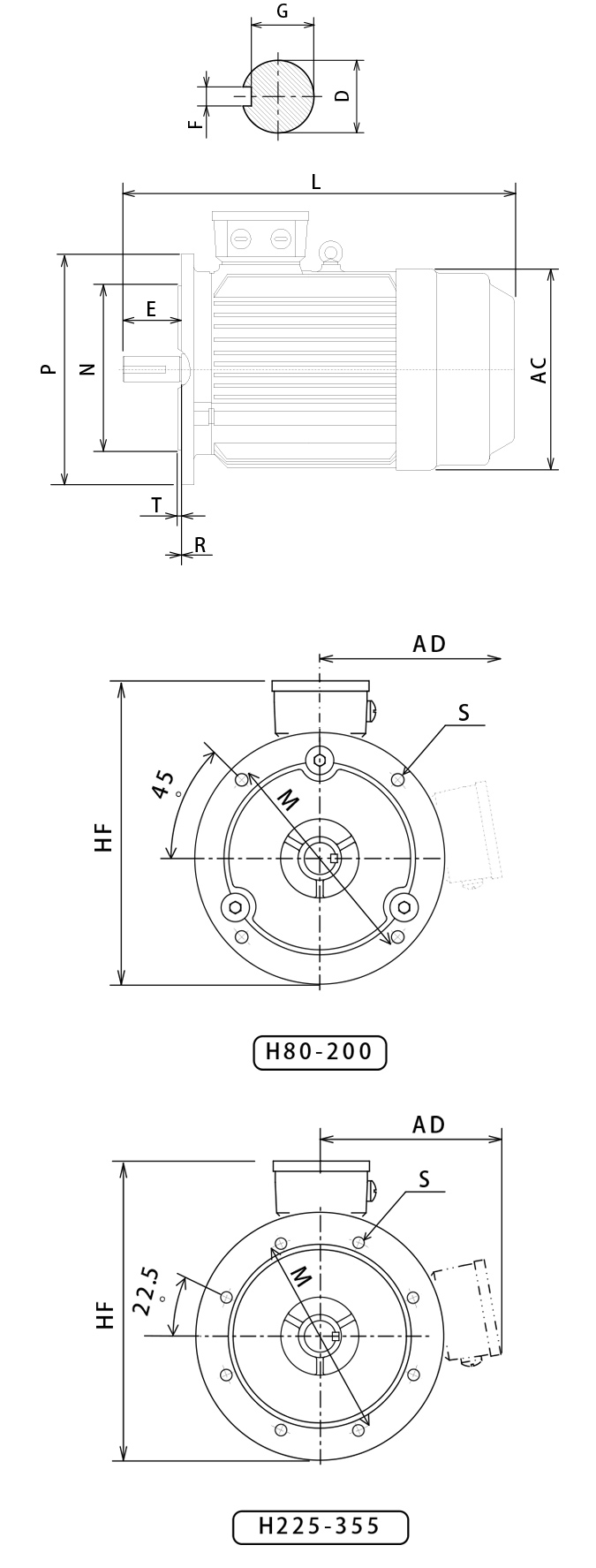

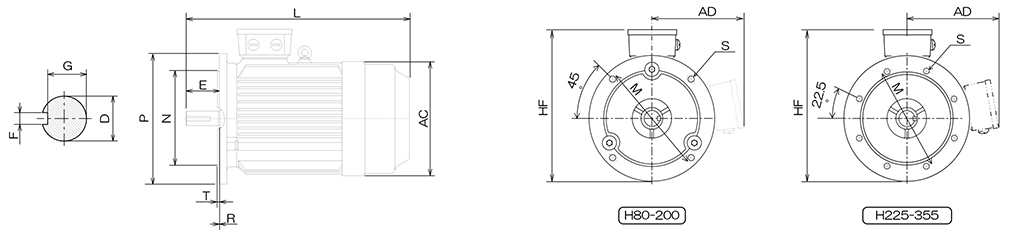

B5

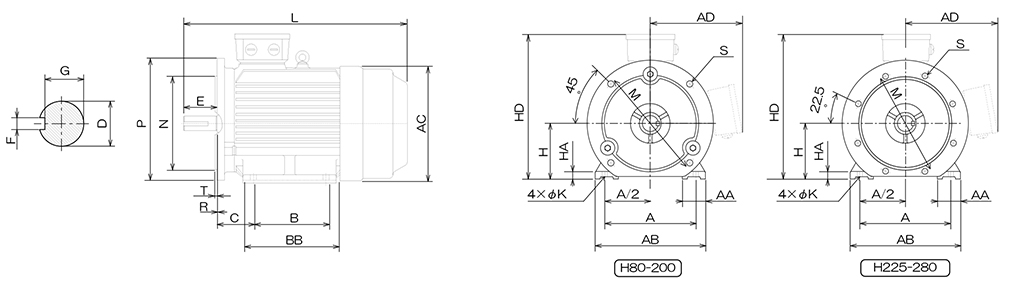

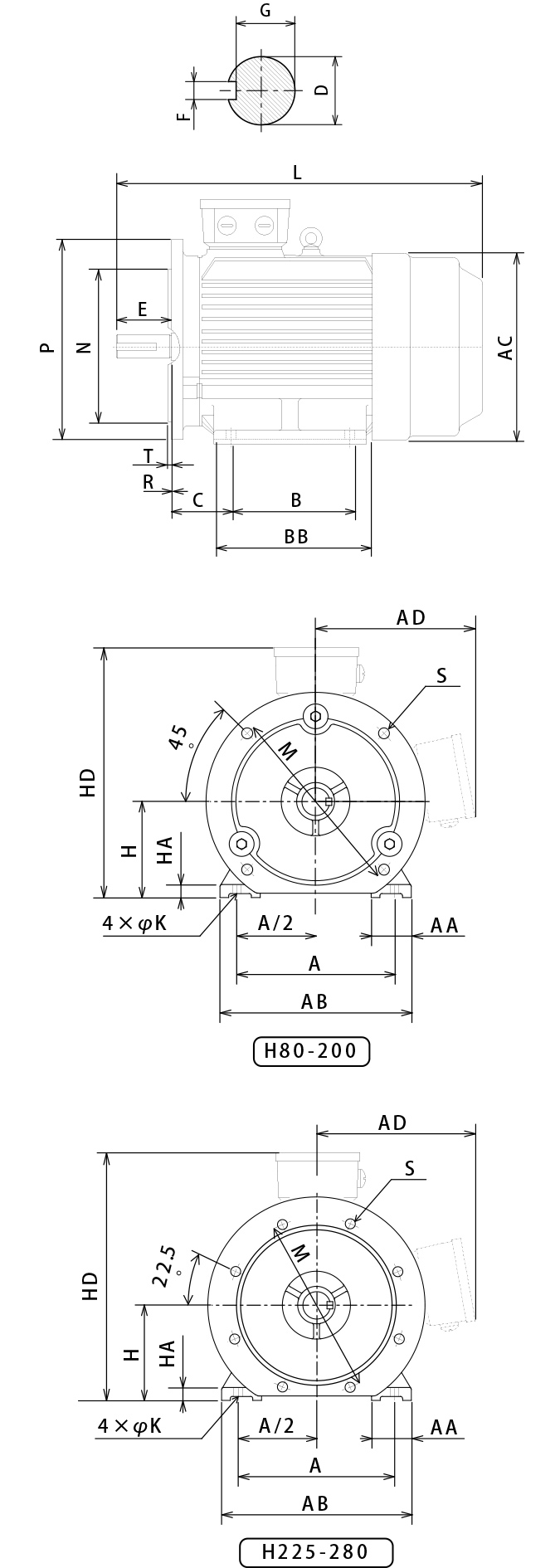

B35
V1

机座号	极数	安装尺寸										外形尺寸
机座号	极数	D	E	F	G	M	N	P	R	S	T	AC	AD	HF	L
63M	2,4	11	23	4	8.5	75	60	90	0	4-M5	2.5	135	70	140	230
71M	2,4,6	14	30	5	11	85	70	105	0	4-M6	2.5	145	80	160	255
80M	2,4,6,8	19	40	6	15.5	100	80	120	0	4-M6	3	165	145	225	295
90S	2,4,6,8	24	50	8	20	115	95	140	0	4-M8	3	180	165	255	345
90L	2,4,6,8	24	50	8	20	115	95	140	0	4-M8	3	180	165	255	385
100L	2,4,6,8	28	60	8	24	130	110	160	0	4-M8	3.5	205	175	275	390
112M	2,6,8	28	60	8	24	130	110	160	0	4-M8	3.5	225	190	300	425
112M	4	28	60	8	24	130	110	160	0	4-M8	3.5	225	190	300	455

TE4系列

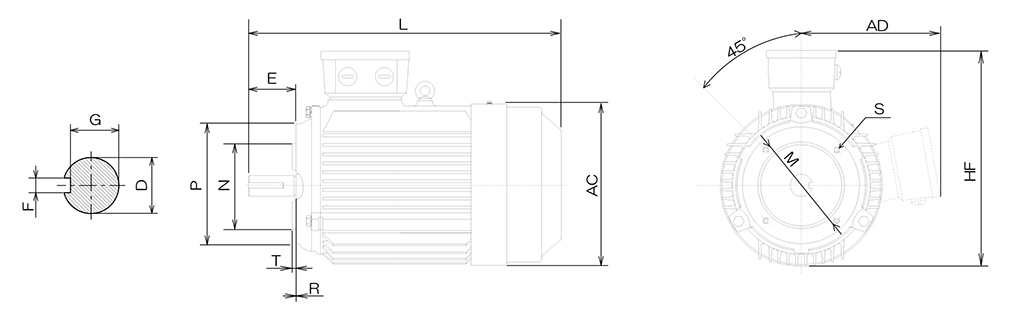

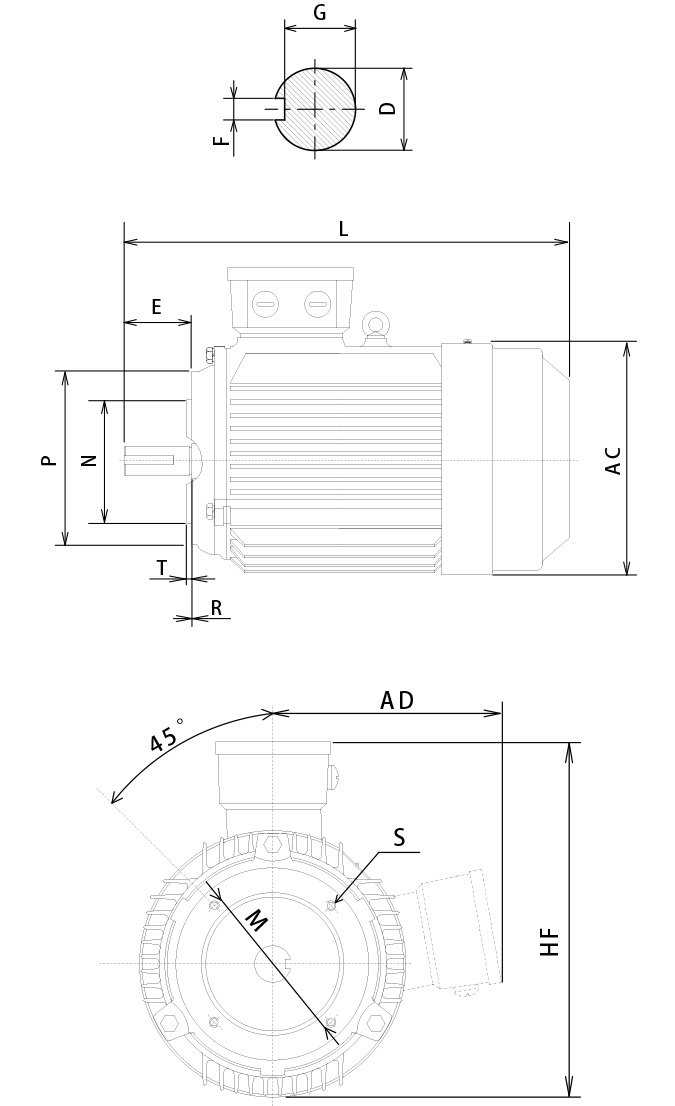

B14

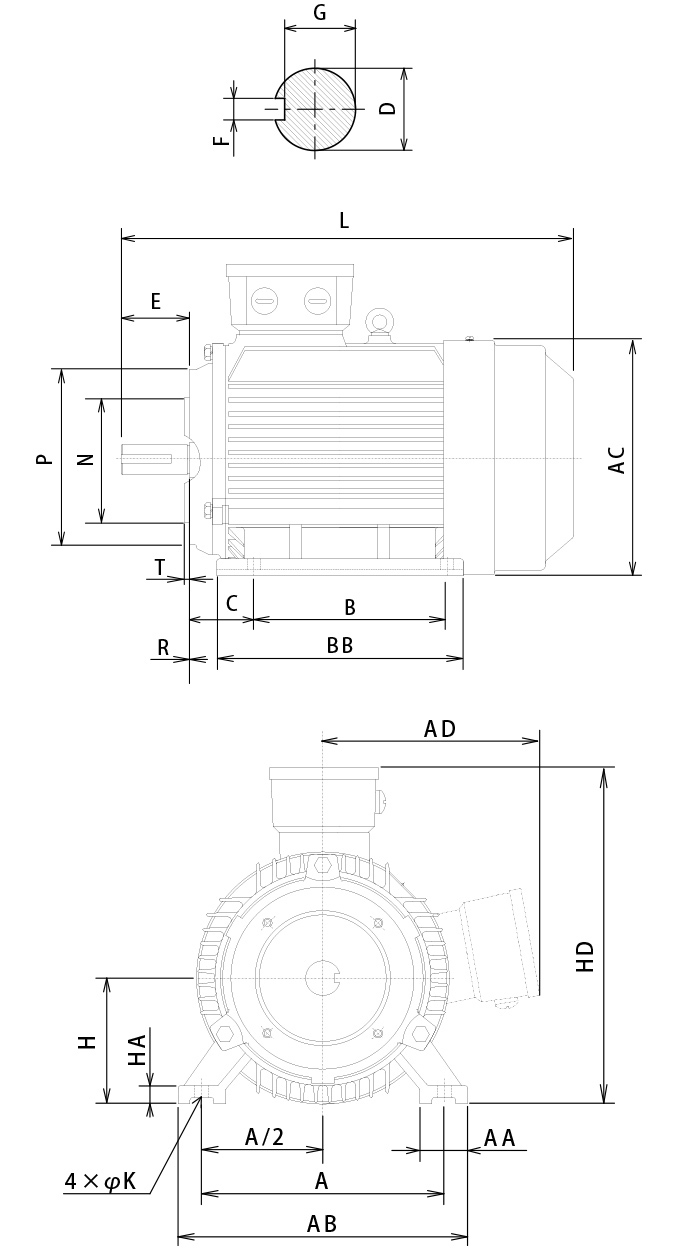

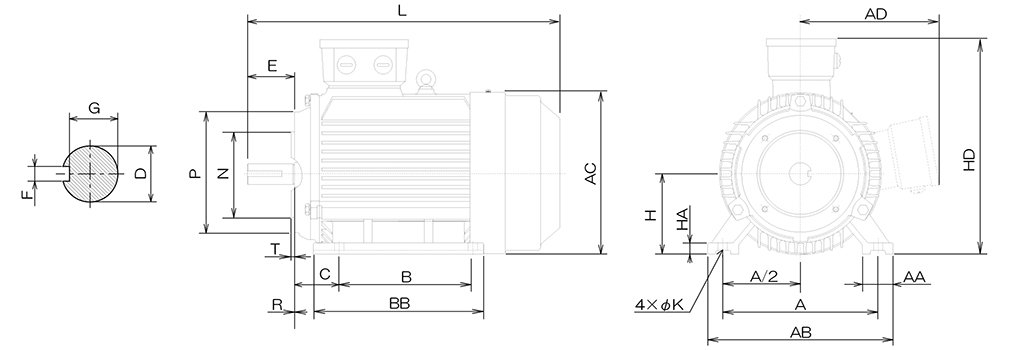

B34

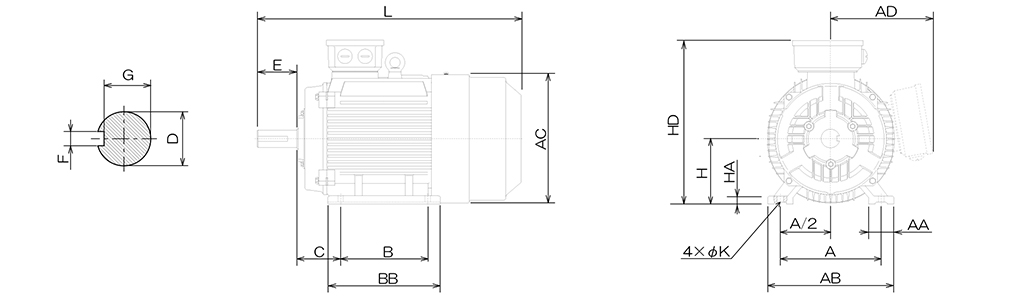

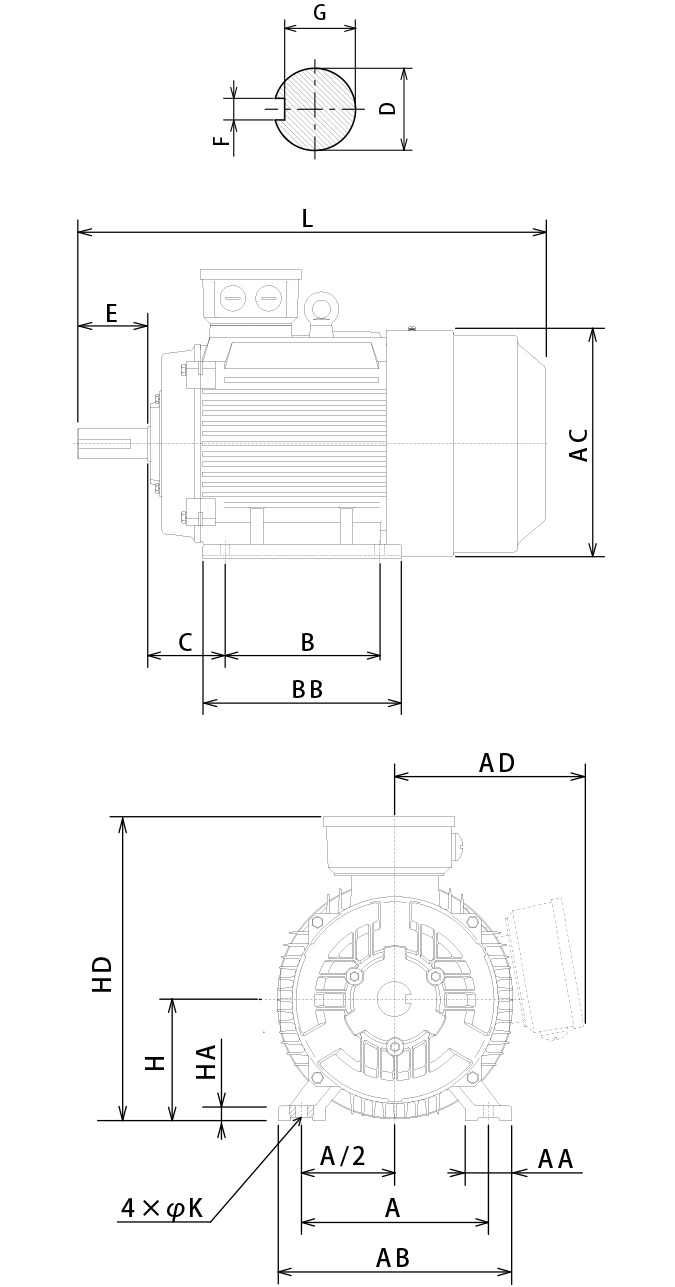

B3

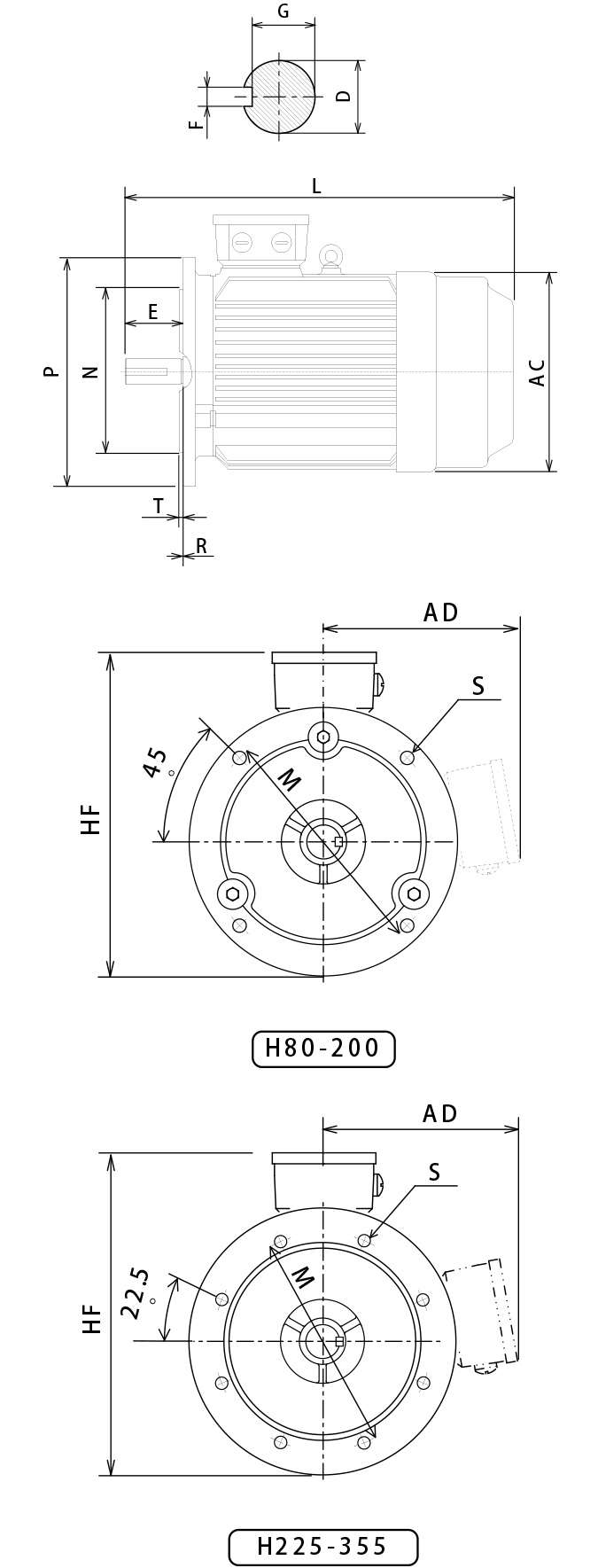

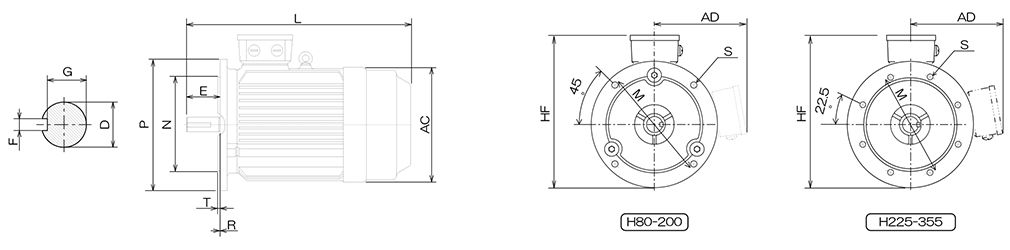

B5

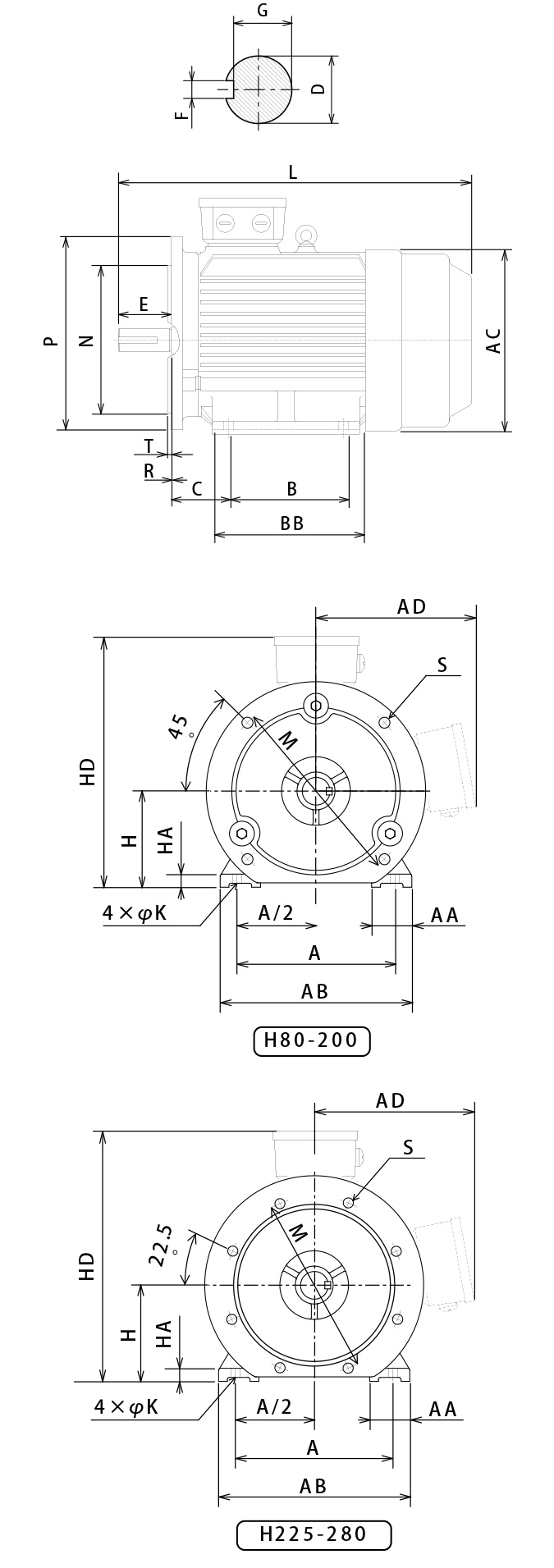

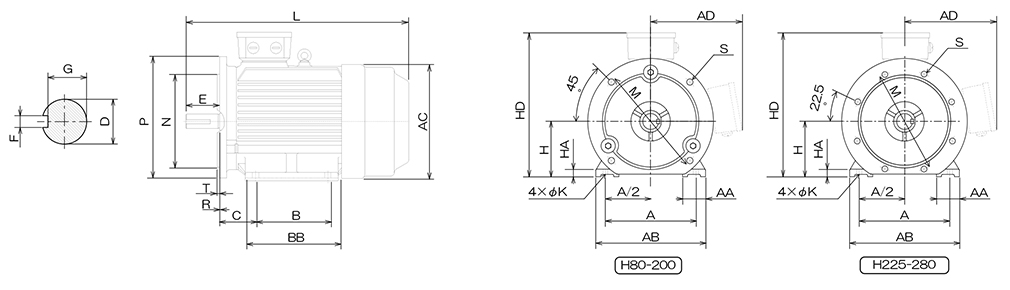

B35

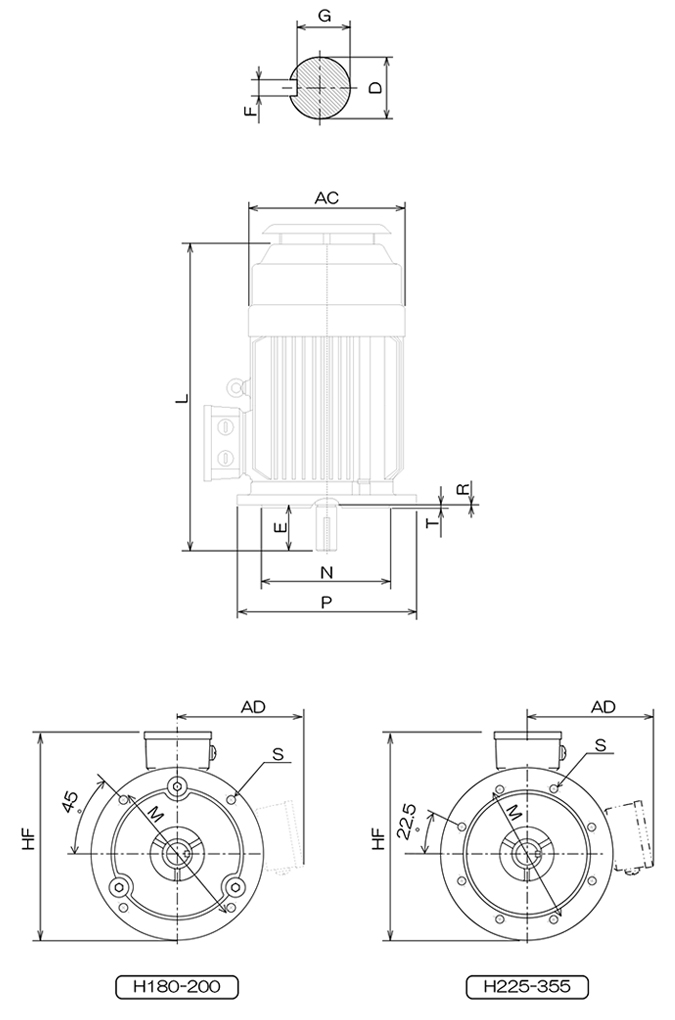

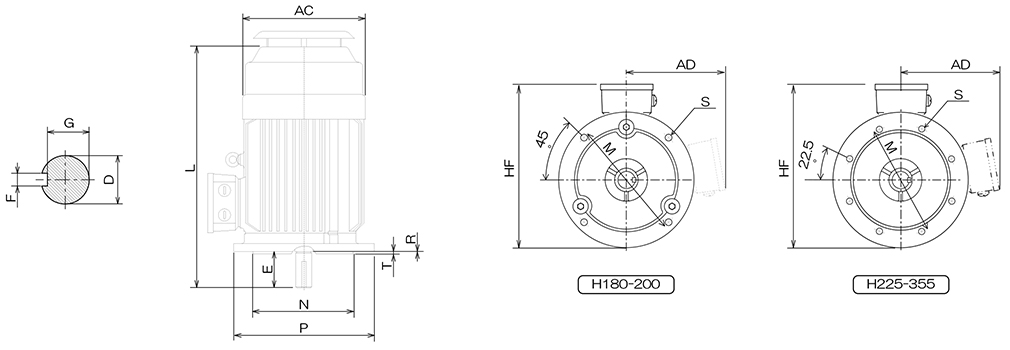

V1

机座号	极数	安装尺寸										外形尺寸
机座号	极数	D	E	F	G	M	N	P	R	S	T	AC	AD	HF	L
80M	2,4,6	19	40	6	15.5	100	80	120	0	4-M6	3	165	145	225	305
90S	2,4,6	24	50	8	20	115	95	140	0	4-M8	3	180	165	255	360
90L	2,4,6	24	50	8	20	115	95	140	0	4-M8	3	180	165	255	385
100L	2,4,6	28	60	8	24	130	110	160	0	4-M8	3.5	205	175	275	445
112M	2,4,6	28	60	8	24	130	110	160	0	4-M8	3.5	225	190	300	455

返回上一页

FATURES
产品优势

FATURES　产品优势
从低噪音、长寿命和
便利性角度设计产品，
且所有参数满足GB3（IE3)等级！

高密度卷线，全面对应新GB标准。
（GB18613-2020）
采用高精度零部件，并配用高品质轴承和高性能油脂。
对主要零部件进行全数检查，成品再自动试验线上进行全数实验。
端盖和轴的形状等，可根据要求设计制作，小批量也可以对应。
使用方便，与多个厂家的产品有互换性。
